Mārtiņš Štrauss, būvniecības profesionālis, SIA ThermoWhite Latvija
Kā ThermoWhite® sistēma risina problēmas, kuras tradicionālās siltumizolācijas plāksnes nevar atrisināt.
Ievads: problēma, kuru nereti ignorē
Projektētājs ieplāno 100 milimetru EPS siltumizolācijas plāksni. Teorētiski viss ir kārtībā. Aprēķini atbilst normatīvam. Siltumvadītspēja λ = 0,038 W/mK ir labs rādītājs.
Pēc diviem gadiem iedzīvotāji sūdzas: dzirdami soļi no augšējā stāva. Rēķini par apkuri neatbilst enerģijas patēriņa aprēķiniem. Grīdā parādījušās plaisas ap cauruļvadiem.
Problēma nav materiāls. Problēma ir sistēma jeb precīzāk – tās neesamība.
Galvenā atziņa

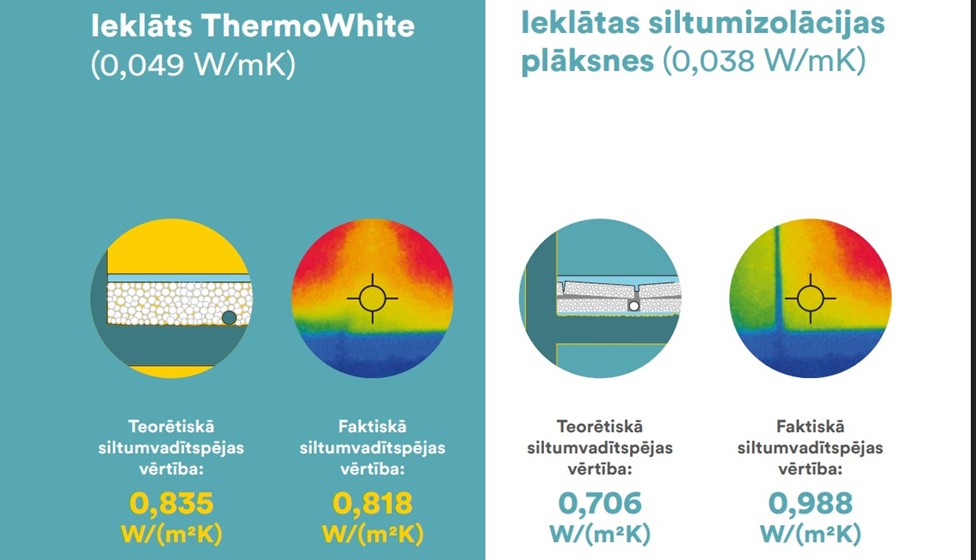

Teorētiskā siltumvadītspējas vērtība nav identiska faktiskajai. EPS plāksnēm termokamera rāda faktisko U = 0,988 W/(m²K) tur, kur aprēķinos bija 0,706 W/(m²K). ThermoWhite bezšuvju sistēmā teorija un prakse sakrīt: 0,835 → 0,818 W/(m²K).
Šī raksta mērķis ir parādīt, kā profesionāli ierīkota starpstāva pārseguma sistēma ar ThermoWhite® WD100R risinājumu nodrošina gan siltumtehniski, gan akustiski kvalitatīvu rezultātu, kas atbilst DIN 18560-2:2022 un Latvijas LBN 016-15 prasībām.
Normatīvais ietvars – Akustiskās prasības Latvijā – LBN 016-15
Latvijas būvnormatīvs LBN 016-15 Būvakustika nosaka triecientrokšņa izolācijas prasības daudzdzīvokļu ēkās. Betona kāpnēs un starpstāvu pārsegumos bez izolācijas triecientrokšņa līmenis var sasniegt L’n,w ≈ 70 dB – tas ir vērtēts kā nepanesami augsts.
1.tabula. Akustiskā komforta klases saskaņā ar LBN 016-15. ThermoWhite® WD100R sasniedz A klasi.
ThermoWhite® WD100R sistēma kombinācijā ar betona izlīdzinošo kārtu (50 mm, CT F4/F5) un vinila grīdas segumu sasniedz Rw = 59 dB un Ln,w < 55 dB – tas atbilst A klasei
– Siltumtehniskās prasības – DIN 18560-2:2022
Vācijas standarts DIN 18560-2:2022-08 ir atsauces dokuments, ko ThermoWhite WD produkti izmanto kā izlīdzinošās kārtas uzstādīšanas bāzi. Standarts nosaka minimālo izlīdzinošās kārtas biezumu atkarībā no izolācijas saspiežamības un ekspluatācijas slodzes:
– saspiežamībai ≤ 5 mm (WD130R): kalcija sulfāta CAF izlīdzinošā kārta F4 – min. biezums 60 mm (bez slodzes), 65 mm (ar slodzi EL ≤ 4 kN);
– saspiežamībai ≤ 4 mm (WD70R, WD100R): CAF F4 – min. biezums 35 mm.
Minimālais montāžas biezums visiem variantiem – 35 mm.
ThermoWhite WD produktiem saspiežamība c = 4,4 mm (ar 5 kPa slodzi), kas atbilst < 5 mm kategorijai – mazākas slodzes uz izlīdzinošo kārtu un iespēja strādāt ar plānāku grīdas konstrukciju.
Skaņas tiltiņi: visnepopulārākā tēma būvniecībā

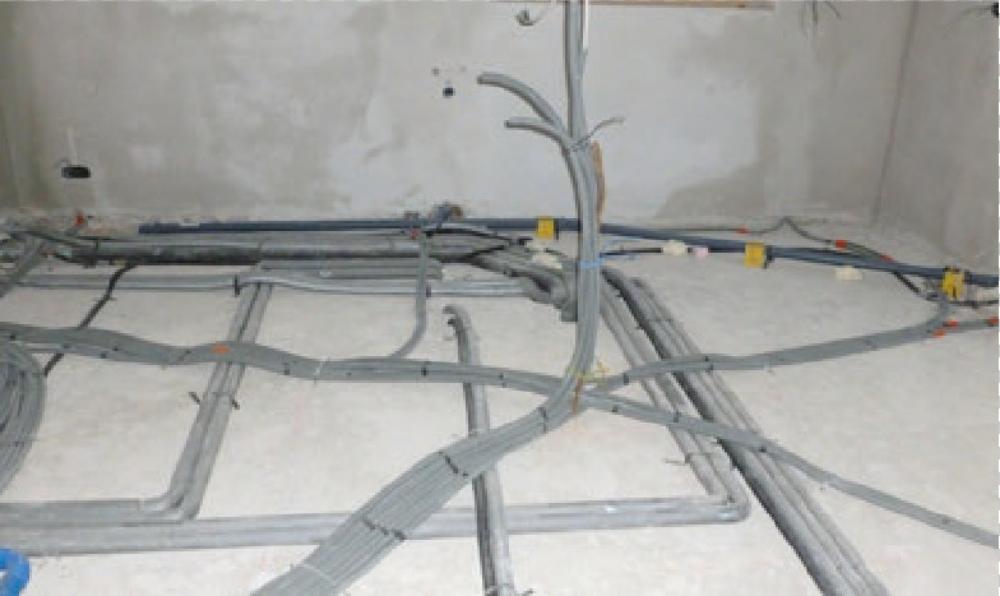

Lielākajā daļā projektu cauruļvadi, elektrības vadi un kanāli tiek ieklāti tieši uz betonēta pārseguma – un tad uzreiz virsū liek izolācijas plāksnes. Tā ir kļūda.
BEB (Bundesverband Estrich und Belag) vadlīnijas skaidri nosaka: ietaisēm jābūt piestiprināmām pie nesošās pamatnes, un pār tām jāveido kompensēšanas slānis, kas nodrošina vienmērīgu virsmu izolācijas uzstādīšanai. Citādi veidojas skaņas tiltiņi – vietas, kur troksnis netraucēts iet cauri izolācijai.
Skaņas tiltiņu cēloņi
Skaņas tiltiņu galvenie cēloņi ir šādi:
1) cauruļvadi nepiestiprinātā veidā guļ uz pamatnes zem plāksnēm;
2) atšķirīgs komunikāciju augstums – plāksne atbalstās tikai uz augstākajiem vienumiem;
3) krustojumu punkti, ko ar plāksnēm nevar kompensēt;
4) blakusceļu skaņas pārnese pa neizolētām šahtām un ventilācijas kanāliem.

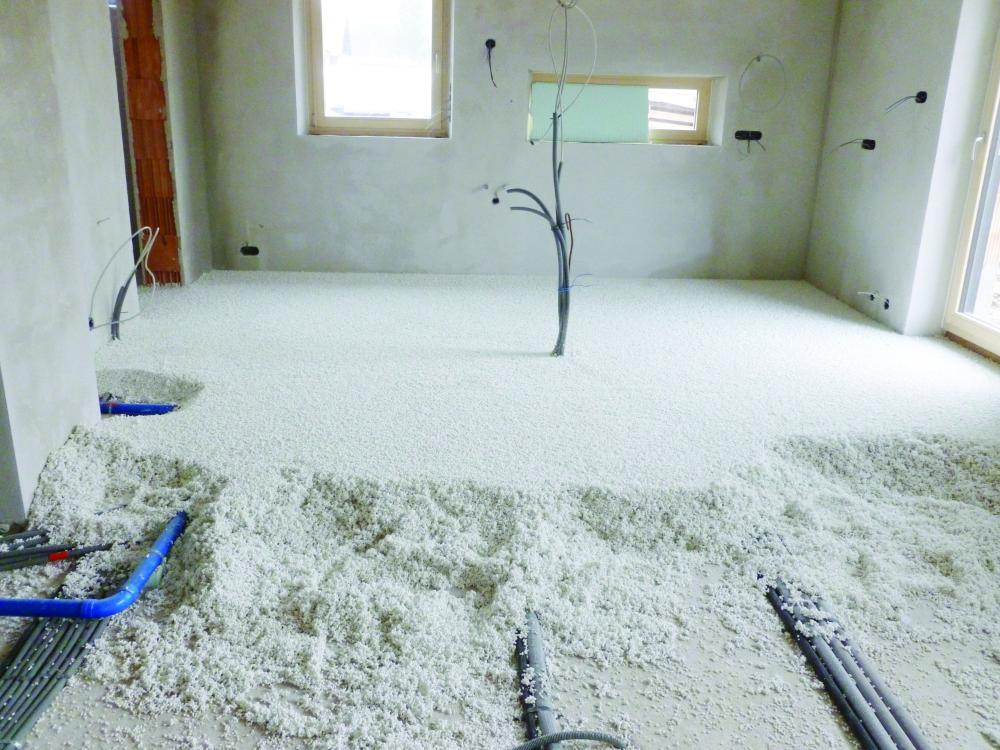

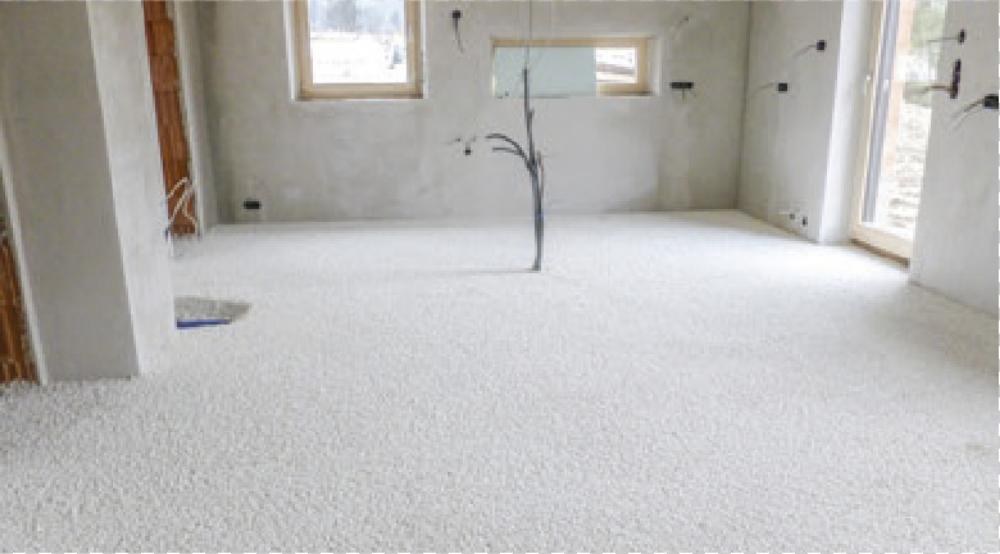

ThermoWhite sasaistītais EPS pildījums (WD100R) šo problēmu risina principiāli citādi: materiāls ieplūst visās spraugās ap cauruļvadiem, noklāj krustojuma punktus un pēc sacietēšanas veido monolītu, vienmērīgu pamatni ar spiedes izturību ≥ 70 kPa. Nav šuves. Nav tukšuma. Nav skaņas ceļa.
ThermoWhite® WD100R – sistēmas uzbūve un darbība – Materiāla īpašības
ThermoWhite WD100R ir sasaistīts EPS (putupolistirols) pildījums ar minerālajām saistvielām. Materiāls ražots Austrijā (ThermoWhite GmbH, Spital am Pyhrn), tas ir sertificēts ar Eiropas Tehnisko apstiprinājumu ETA-12/0428 un atbilst BEB vadlīnijām 2015. gada redakcijā.

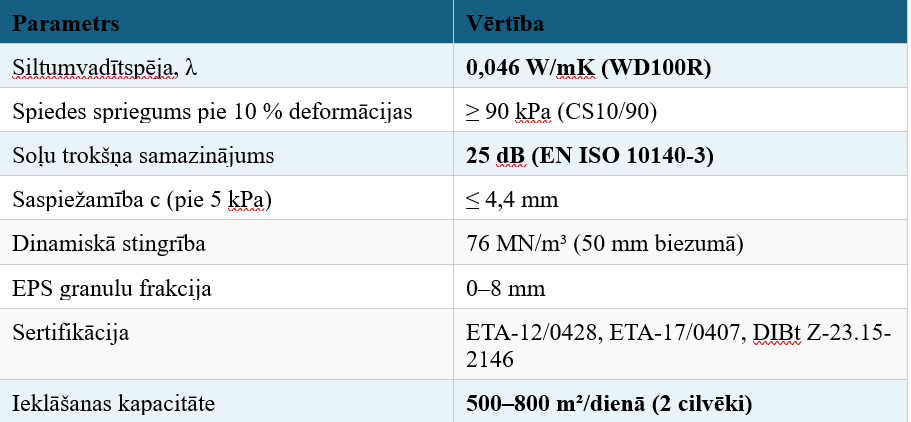

2.tabula. ThermoWhite WD100R galvenie tehniskie parametri (ETA-12/0428, aktualizēts 2024. g.).
– Ieklāšanas tehnoloģija

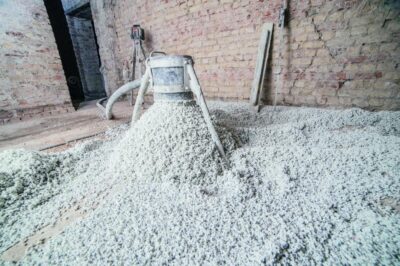

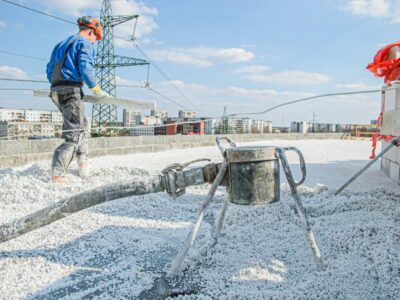

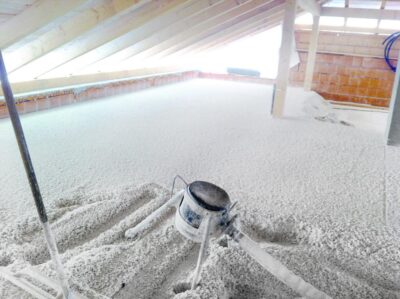

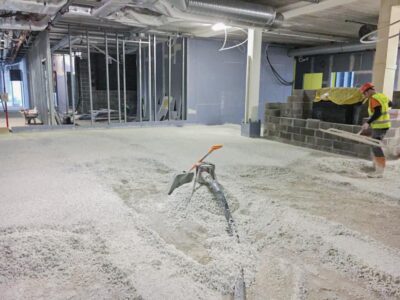

ThermoWhite materiāls tiek sajaukts un padots uz būvlaukumu ar mobilo maisīšanas iekārtu (MixMobil). Piegādes attālums – līdz 200 metriem horizontāli, līdz 80 metriem augstumā. Iekārta stāv pagalmā, bet materiālu padod jebkurā stāvā.
Pamatnei jābūt sausai, tīrai; visi cauruļvadi un vadi piestiprināti pie pamatnes.

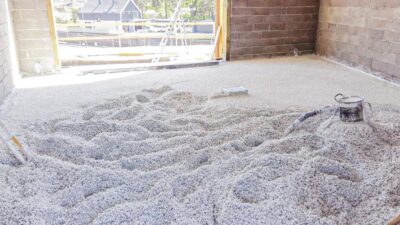

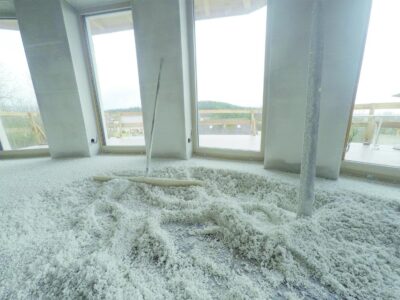

Materiāls ieplūst ap visām ietaisēm, aizpildot tukšumus un krustojuma punktus.

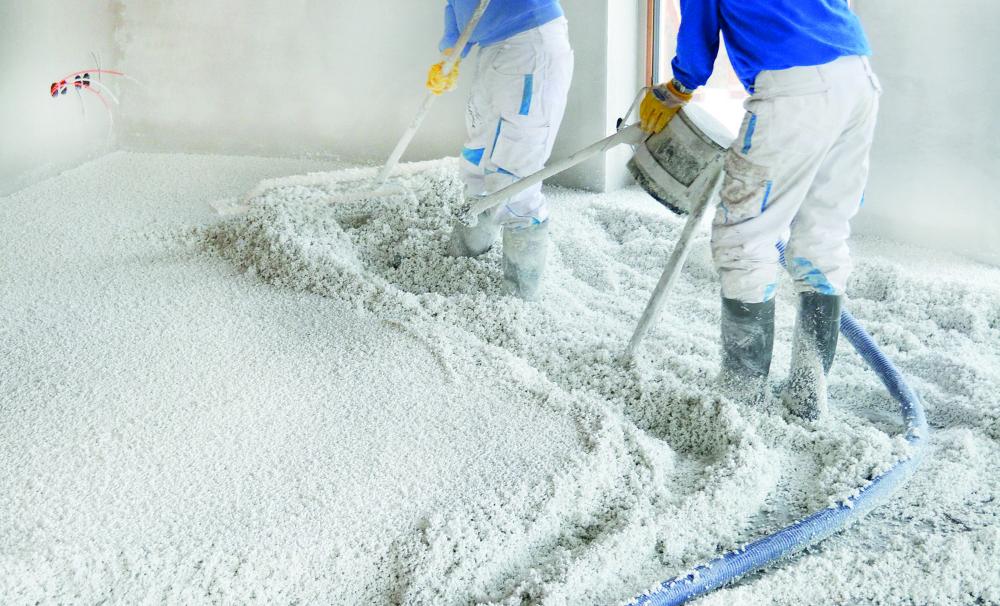

Izlīdzināšana uz lāzera līmeņa atzīmes ar izplūdes statīvu.
Virskārtas nopresēšana ar izlīdzināmo dēli vai ThermoWhite nivelētāju.

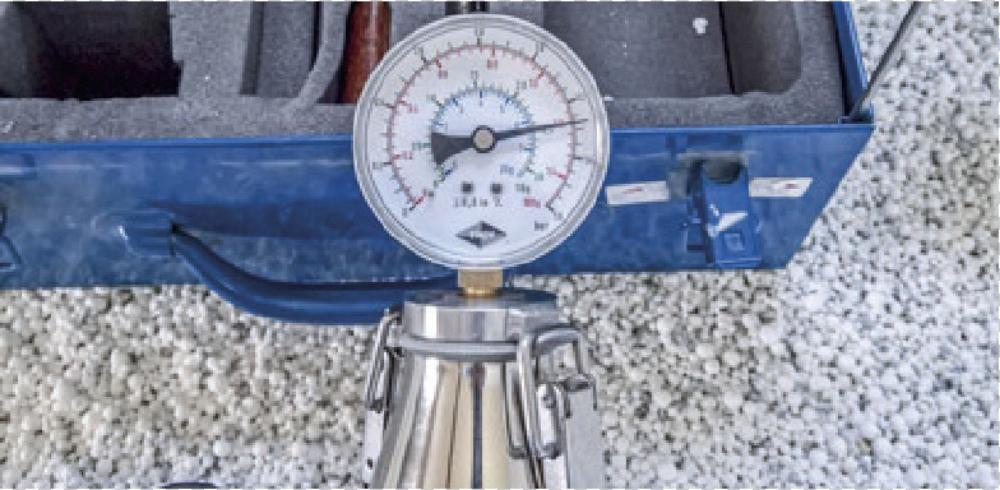

Sablīvēšana 5–15 % apmērā (WD100R) – obligāti, veic apmācīts personāls.
Starpstāvu pārseguma konstrukcija – Tipiskā konstrukcija (Kpgr-1)

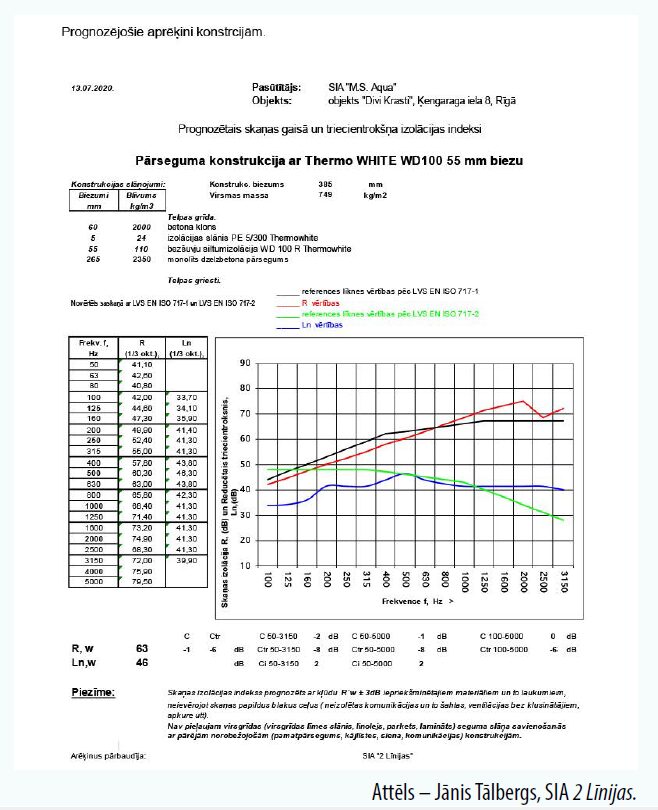

Tālāk aprakstītā konstrukcija ir verificēta ar aprēķiniem un atbilst LBN 016-15 A komforta klasei. Piemērojama daudzdzīvokļu ēkām, biroju un komerciālajām telpām.

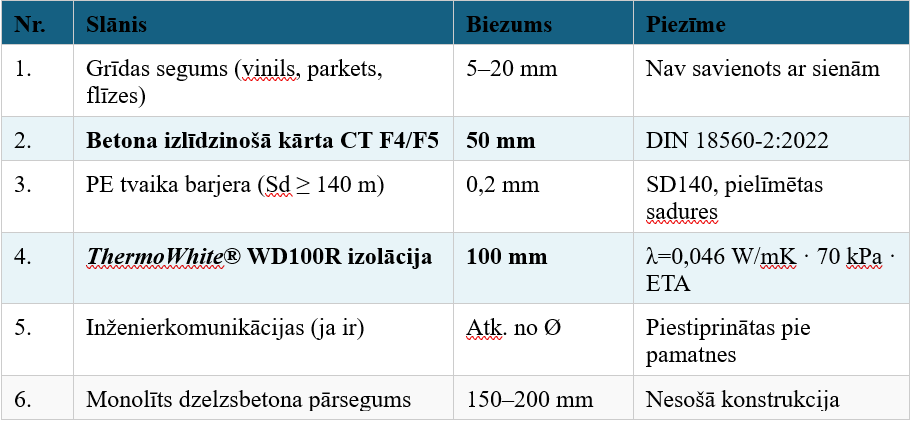

3.tabula. Starpstāvu pārseguma slāņu kārtojums. ThermoWhite slāņi iezīmēti zilā tonī.
– Konstruktīvās prasības – inženierkomunikācijas
BEB un DIN 18560-2 nosaka striktas prasības komunikāciju izvietojumam.

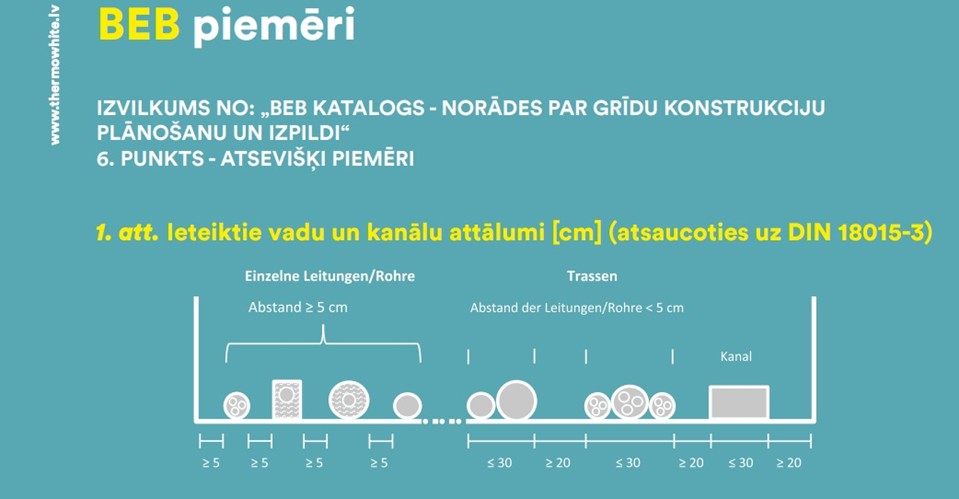

Vadu attālumi:
minimālais attālums no sienas un durvīm – 5 cm;
minimālais attālums starp atsevišķiem vadiem – 5 cm;
vadi uzstādāmi paralēli sienām (DIN 18015-3).
Trašu izkārtojums:
maksimālais trases platums – 30 cm;
attālums starp divām trasēm – vismaz 20 cm;
attālums no sienas – vismaz 30 cm.
Atšķirībā no plāksnes izolācijas sistēmām ThermoWhite pildījums ļauj strādāt ar krustojuma punktiem – materiāls tos apklāj vienmērīgi bez papildu pasākumiem.
Siltumizolācija: teorija pret praksi
Viens no biežākajiem maldiem projektēšanā – ticēt, ka materiāla teorētiskā siltumvadītspēja būs vienāda ar faktisko. Realitāte, ko rāda termokameras mērījumi, ir citāda.

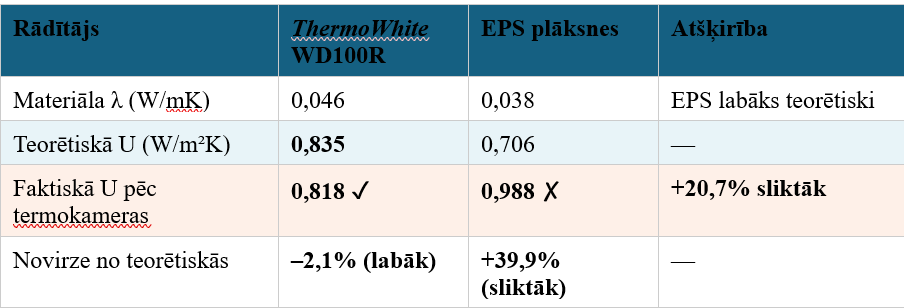

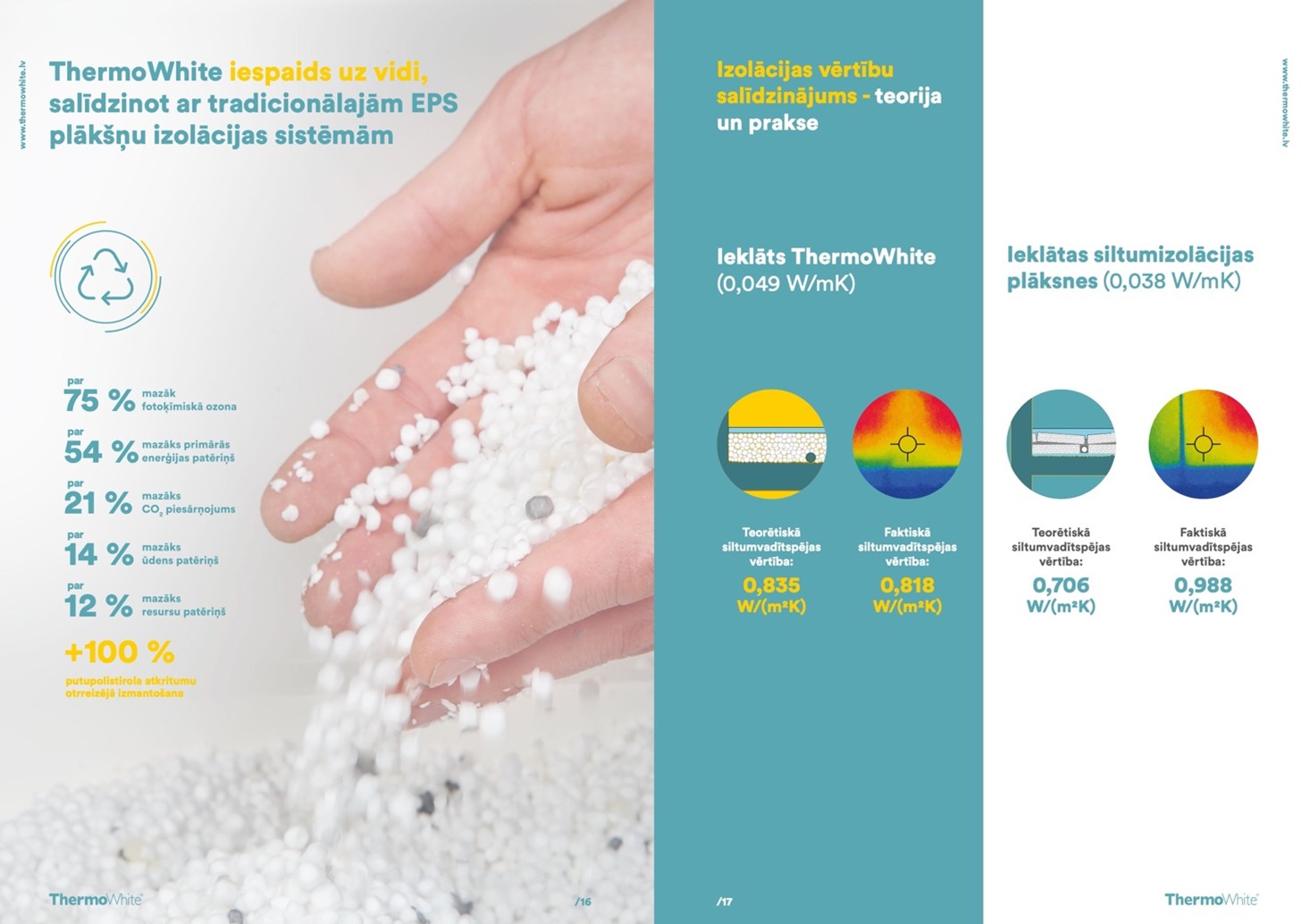

4.tabula. Faktiskā siltumvadītspēja pēc termokameras mērījumiem. Avots: ThermoWhite GmbH, 2025.
Iemesls EPS plākšņu zemajam faktiskajam rādītājam: šuves, atstarpes un tukšumi ap komunikācijām veido siltuma ceļus cauri izolācijai. Bezšuvju materiāls šo problēmu likvidē fiziski – ieplūst visur, kur tas vajadzīgs.
Vides aspekts – sertificēta zaļā izeja
ThermoWhite izmanto 100 % pārstrādātas EPS granulas saviem WD produktiem. Salīdzinājumā ar tradicionālajām EPS plākšņu sistēmām:
– par 75 % mazāk fotoķīmiskā ozona;
– par 54 % mazāks primārās enerģijas patēriņš;
– par 21 % mazāks CO₂ piesārņojums;
– par 14 % mazāks ūdens patēriņš;
+100 % putupolistirola atkritumu otrreizējā izmantošana.
Praktiski soļi pareizai izpildei – Sagatavošana
– Pirms ieklāšanas visi cauruļvadi un vadi tiek piestiprināti pie pamatnes (ne tikai novietoti).
– Pamatnes tīrīšana, mitruma pārbaude.
– Hermetizācija starp pamatnes plāksnēm, ja tā pieskaras zemei.
– Malu izolācijas lentes uzlikšana pa visu perimetru.
Vadu piestiprināšana pie grīdas.
Sadalīšana, izmantojot izplūdes statīvu, un pielāgošana augstumam.
– Ieklāšana
MixMobil iekārta sajauc un pumpē materiālu; var strādāt no pagalma.
– Lāzera niveliera uzstādīšana – nepārtraukta ieklāšanas augstuma kontrole.
– Pilnīga virskārtas presēšana ar plakanu lāpstu vai gludinātājdēli.
– Sablīvēšana 5–15 % apmērā (WD100R) – obligāti, veic mācīts personāls.
– Tālākā apstrāde
– Ievērot ražotāja norādīto žūšanas laiku pirms nākamās kārtas.
– Pārbaude: iespēja staigāt, līdzenums, atlikušais mitrums.
– PE tvaika barjera – uzstādīt ar uzlikumu un pielīmētām sadures vietām.
– Malu izolācijas lente ap visu perimetru – peldošā kārta bez kontakta ar sienām.
Uzklātās virsmas ir pilnībā jānoblīvē.
Atlikušā mitruma un līdzenuma noteikšana.
Virsmu nolīdzināšana. Nelīdzenumu vai padziļinājumu izlīdzināšana.
Secinājumi
Starpstāva pārseguma ar ThermoWhite® WD100R sistēmu izbūve nav tikai siltumizolācijas nodrošināšana – tā ir grīdas kā vienota mehānisma izveide. Pareizi ierīkota sistēma:
– nodrošina A komforta klasi pēc LBN 016-15 (Ln,w ≤ 46 dB);
– likvidē skaņas tiltiņus ap cauruļvadiem un vadu krustojumiem;
– sasniedz faktisko siltumvadītspēju tuvu teorētiskajai (novirze < 2,1%);
– ļauj ieklāt sarežģītos objektos ar daudz komunikācijām bez papildu kompensācijas slāņiem;
– atbilst DIN 18560-2:2022, ETA-12/0428, ETA-17/0407 un BEB vadlīnijām;
– samazina vides slodzi par 21–75 % salīdzinājumā ar EPS plākšņu sistēmām.
Lielākā daļa būvniecības kļūdu šajā jomā rodas nevis no materiālu kvalitātes, bet no sistēmas domāšanas trūkuma. Katrs slānis ietekmē nākamo. Ikviens ignorēts tukšums vai šuve veido defektu, ko novērst ir dārgāk nekā izdarīt pareizi no sākuma.
Praktiska atziņa no 20 gadu pieredzes
Ja kāds ieklāj plāksnes ar šķēri un nosauc to par kompensēšanas slāni, tad pajautājiet viņam, kā tas izturēs krustojuma punktā. Atbildi viņš nezinās. ThermoWhite pildījumam nav šādas problēmas: materiāls ieplūst visur, kur nepieciešams.
Literatūra un normatīvie akti
DIN 18560-2:2022-08 – Izlīdzinošās kārtas celtniecībā – Ekspluatācijas prasības, pārbaudes
BEB Bundesverband Estrich und Belag e.V. – katalogs: Norādes par grīdu konstrukciju plānošanu un izpildi, 2015.
LBN 016-15 – Latvijas būvnormatīvs Būvakustika.
EN ISO 717-1:2020, EN ISO 717-2:2020 – Skaņas izolācijas novērtēšana ēkās.
ETA-12/0428 (aktualizēts 08.08.2024.) – ThermoWhite WD 100 R Eiropas Tehniskais novērtējums.
ETA-17/0407 – ThermoWhite WD 70R(RN) Eiropas Tehniskais novērtējums.
ETA-17/0408 – ThermoWhite normatīviem atbilstošai vadu noklāšanai.
ThermoWhite GmbH – produktu katalogs un tehniskās datu lapas, 2025/2026.
SIA R&D Akustika – Akustisko aprēķinu datu bāze, Rīga.
Papildinformācija un mezglu risinājumi PDF/DWG formātā: [email protected] | thermowhite.lv | +371 28 086 868
